Protection de bord
Numéro article: 27568

Séparez plusieurs adresses e-mail à l’aide d’une virgule.

Champ obligatoire

Détails

Caractéristiques:

  • Zingué Sendzimir
  • Finition approuvée
  • Finition plate

Conseils d'utilisation

Description du système

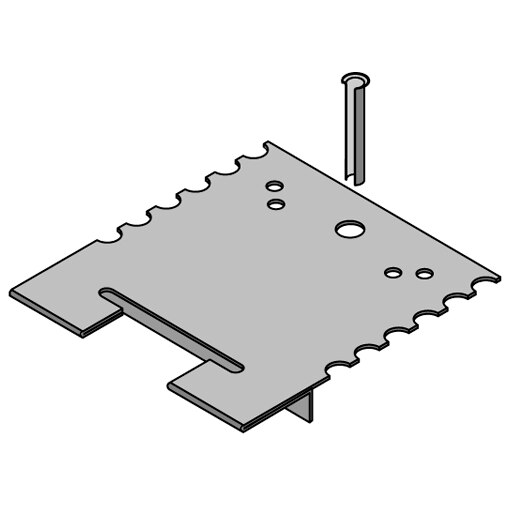

Protection des bords pour constructions d'éléments silico-calcaire à clouer
Fixer la plaque à clouer sur le dessus d'un mur portant. Aboutement contre le mur avant
Forer un trou de diamètre 8 et 60 mm de profondeur au travers du trou de la plaque (9). Distance du bord = 77 mm
Enfoncer le clou-douille 8x50 à l'aide d'un marteau dans le trou prépercé de diamètre 8 et 60 mm de profondeur
Suspendre l'étrier de protection du bord à la plaque de protection du bord à clouer.
Placer un garde-corps dans l'étrier (diamètre garde-corps standard 48x3,2xenv. 2000 mm.
Sur un élément silico-calcaire de profondeur d=100 placer toujours la plaque au milieu de l'élément silico-calcaire
Sur un élément silico-calcaire de profondeur d=120, la plaque peut être placée au milieu de la face largeur
Applicable sur piliers d'angle porteurs d'une largeur d'env. 500 mm et hauteur env. 1200 mm
Résistance (selon NEN 2770 et règle de conformité)0,3 kN déformation horizontale pas plus de 35 mm
1,25 kN déformation horizontale pas plus de 200 mm, la construction ne peut pas s'effondrer
1,25 kN verticalement, la construction ne peut pas s'effondrer
Approbation ABOMA, numéro de certificat 70806101001 LH
Le système de protection des bords pour pierres silico-calcaires à fixer avec mortier colle a été testé et évalué selon l'arrêté Arbo art. 3.16 du ministère SZW (ministère affaires sociales NL) et NEN 2770
