Holzverbindungen in strukturellen (Fertigteil-)Holzkonstruktionen: Holz-(Rahmen-)Konstruktionen, Schalungen, Sparren- und Wechselbefestigungen, Quer- und Druckverstärkungen, Hallenkonstruktionen, Deckensanierungen, Aufdachdämmungen

Einbau im Innenbereich oder in trockenen Bereichen von Nassräumen

Im Freien ohne direkte Bewitterung

Produktvorteile:

Stark und effizient Maximale Tragfähigkeit durch Vollgewinde in schräger Winkelschraubverbindung Hochfester Stahl für erhöhtes Bruchdrehmoment (max. Drehmomentwert in ETA) Zeitersparnis im Vergleich zu tragenden Holzverbindungen mit Balkenschuhen, Balkenträgern usw. Energieeinsparende Verschraubungen durch spezielle reibungsmindernde Gewindebeschichtung - Reduzierung des Eindrehmoments (Eindrehrwiderstand) Vielseitige Anwendungen Einschraubwinkel zwischen 0° und 90° in Faserrichtung (Dachdämmung: 30° - 90°) Maximale Sicherheit und hohe Produktqualität Sichergestellt durch ETA-12/0197 (Holzkonstruktionen), ETA-12/0196 (Holz-Beton-Verbund) und externes unabhängiges Prüfinstitut(4): Für hoch belastbare und vielseitige Holzverbindungen ohne zusätzliche Metall-Holz-Verbindungsplatten

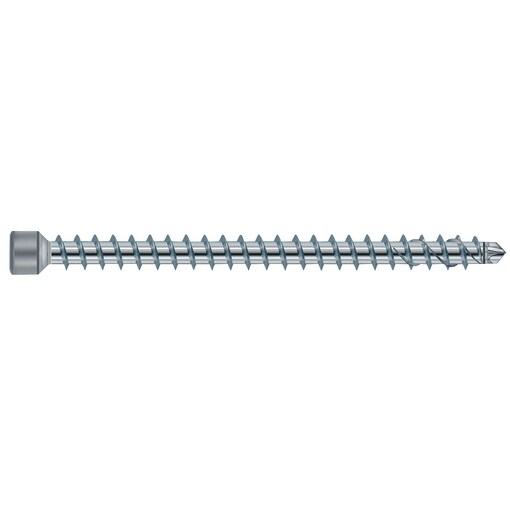

Holzbauschraube EASYtimberTOP EASYtimber TOP

Verarbeitungshinweise

Bitte beachten Sie die Vorbohranweisungen in verschiedenen Holzarten in ETA-12/0197 (Abschnitt 3.11) oder ETA-12/0196 (Holz-Beton-Verbindungen)
Die Befestigung der Wärmedämmung muss auch den lokal geltenden nationalen Vorschriften entsprechen
Für die Aufdachbefestigung müssen die Schrauben in einem Arbeitsgang durch Latten und Dämmmaterial ohne Vorbohren in den Sparren eingedreht werden (ETA-12/0197: Anhang F)
Bei Verwendung von Metallbefestigungen (Schraubenkopfseite) muss das vorgebohrte Loch im Metallteil größer sein als der Außendurchmesser des Gewindes.
Bemessung der Tragfähigkeit von Metall-Holz-Verbindungen: Blechdicke = min. 1,5 mm
Dicke des Dämmmaterials: max. 400 mm
Schrauben-/Mittelabstand: max. 1750 mm
Winkel zwischen Schraubenachse und Faserrichtung des Sparrens: 30° bis 90°
Erforderliche Lattenabmessungen (bmin = Mindestbreite / tmin = Mindestdicke):
Schrauben Ø 8,0: bmin = 50 mm / tmin = 30 mm
Schrauben Ø 10,0: bmin = 60 mm / tmin = 40 mm.
Tragende, zulassungsrelevante Holzkonstruktionen müssen immer von einem Statiker mit ETA der verwendeten Schrauben berechnet werden
Das Design der Befestigungspunkte/ Gesamtkonstruktion muss auf den charakteristischen Lastwerten jedes Schraubentyps und den in ETA-12/0197 oder ETA-12/0196 angegebenen Installationsspezifikationen basieren
Windansaugkräfte und Biegespannungen von Latten oder Brettern müssen bei der Konstruktion berücksichtigt werden. Bei Bedarf können zusätzliche Schrauben quer zur Sparrenrichtung (90°-Winkel) angeordnet werden
Für zulassungskonforme Befestigungen müssen standardisierte Holzarten verwendet werden, die in ETA-12/0197 / ETA-12/0196 aufgeführt sind
