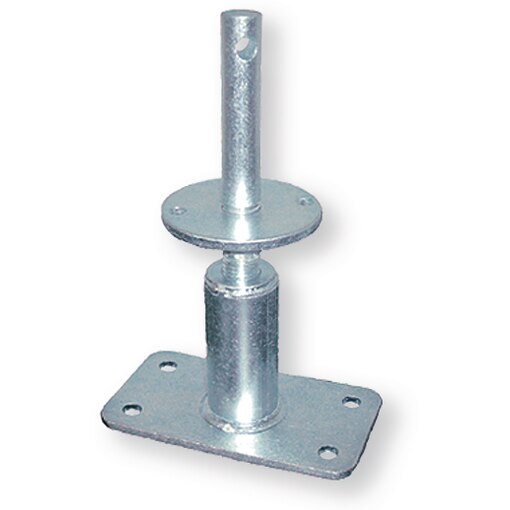

Stützenfuss
Artikelnummer: 124345

Trenne mehrere E-Mail-Adressen durch ein Komma.

* Pflichtfelder

Details

Anwendungsgebiete:

Zur nachträglichen höhenverstellbaren Befestigung von Holzstützen, Vordachkonstruktionen oder Carports auf Beton

Produktvorteile:

  • Stützenfüsse übernehmen auftretende Horizontal-, Druck- und Zugkräfte, die einzeln oder in Kombination auftreten können und leiten sie in das Betonfundament.
  • Stahl, feuerverzinkt.

Verarbeitungshinweise

Die Verbindung zwischen Holzstütze und Stützenfuss Typ D erfolgt mit Stabdübeln (Ø 10 mm) oder Passbolzen

Hinweise

Verstellbereich: 70 mm
min. Höhe (Trägerplatte): 140 mm
max Höhe (Trägerplatte): 210 mm
Gewinde-Ø x Länge: M24x85

Technische Daten

Eigenschaften Wert
Länge x Breite x Materialstärke Trägerplatte mm 100 x 100 x 8 mm
Länge x Breite x Materialstärke Grundplatte 180 x 100 x 6 mm
Höhenverstellung 140 - 210 mm
Material Stahl (feuerverzinkt)
Länge Dolle 85 mm
Ø Dolle 24 mm
Lochanzahl x Loch-ØGrundplatte mm 4 x 13 mm
Lochanzahl x Loch-ØStützplatte mm 4 x 11 mm
