Indications de mise en œuvre
Attention : instructions de pré-perçage dans différentes essences de bois selon l’ETA-12/0197 (section 3.11)
La fixation de l'isolation thermique doit également être conforme aux réglementations nationales applicables

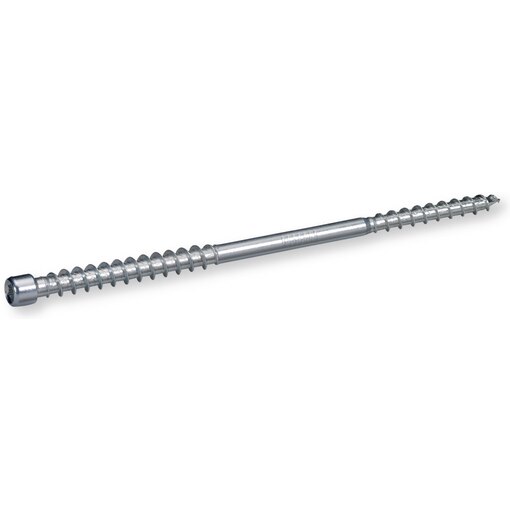

Pour la fixation sur toit, les vis doivent être enfoncées dans le chevron en une seule fois à travers les lattes et le matériau d’isolation thermique sans pré-perçage (ETA-12/0197 : annexe F)
Épaisseur du matériau isolant : 400 mm max.
Distance vis/centre : max. 1750 mm
Angle entre l’axe de la vis et le sens du fil du chevron : 30° jusqu’à 90°
Dimensions des lattes requises (bmin = largeur minimale / tmin = épaisseur minimale)
Vis Ø 8,0 : bmin = 50 mm / tmin = 30 mm
Vis Ø 10,0 : bmin = 60 mm / tmin = 40 mm.
Les constructions en bois porteuses et soumises à agrément doivent toujours être calculées par un ingénieur en construction selon l’ETA des vis appliquées
La conception des points de fixation et de l'ensemble de la construction doit être basée sur les valeurs de charge caractéristiques de chaque type de vis et sur les spécifications d'installation indiquées dans l'ATE-12/0197
Les forces de succion du vent et les contraintes de flexion des lattes ou des planches doivent être prises en compte lors de la conception. Si nécessaire, des vis supplémentaires peuvent être disposées transversalement à la direction des chevrons (angle de 90°)
Pour les fixations conformes à l’agrément, il convient d’utiliser des essences de bois normalisées répertoriées dans l’ETA-12/0197
