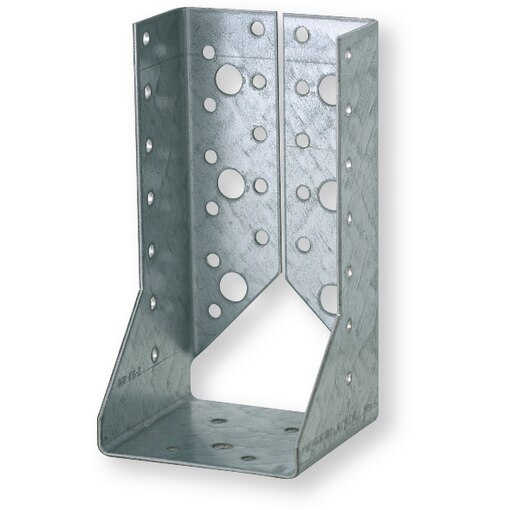

Supporto per travi con ali interne Acciaio (zincato) 2 mm
Codice Articolo: 135273
Visualizza PDF
  • [Indispensabili per il fissaggio su trave certificato]

Supporto per travi con ali interne Supporto per travi con ali interne
Prodotto consigliato
Ti consiglio il seguente articolo:
Supporto per travi con ali interne
Codice Articolo: 135273

Separa gli indirizzi email con una virgola.

* campi obbligatori
Dettagli

Vantaggi

  • Certificazione ETA-10/0042.
    • Installazione facile e veloce di travi di legno su legno o su muratura.

      Consigli di applicazione

      Per il fissaggio di travi e travetti strutturali tramite piastra in acciaio su muratura, lo spessore della piastra di acciaio deve essere di almeno 6 mm.
      Utilizzare tasselli di Ø 8 mm o Ø 10 mm anche per il fissaggio su calcestruzzo, cemento o acciaio.
      Fissare il supporto alla trave portante utilizzando tutti i fori Ø 5 mm presenti sulle ali esterne.
      Fissare il travetto secondario (sottoportante) al supporto utilizzando i fori laterali uno ogni altro.
      Fissaggio su legno di travi e travetti strutturali tramite l'utilizzo di chiodi con gambo ad anello (Ø 4 mm) o tramite viti EASY fast.
      Fissaggio su muratura e/o calcestruzzo di travi e travetti strutturali tramite l'utilizzo di viti o viti con tassello.

      Nota

      Materiale: GD S250 acciaio zincato (Z275) secondo la normativa EN 10326:2004.
      Reazione al fuoco: classificato (Euro-Class A1) come materiale non combustibile secondo la normativa EN 13501-01 e le linee guida 96/603/EC e 2000/605/EC.
      Caratteristiche del legno: Tutti i valori fanno riferimento alla classe di resistenza C24.
      Classe di durata del carico, "M" per la durata del carico cumulativo medio secondo ETAG015
      nH2: fissaggio con tasselli da muro utilizzare viti Ø 10 mm.
      Largh. Altezza Spessore Fori Ø Fori Ø Fori Ø Altezza trave Altezza trave Numero chiodi Numero chiodi Nb Portata specifica
      Art.No. a mm b mm mm 5 mm 9 mm 11 mm Min mm Max mm legno/legno legno/legno in KN
      135261 80 120 2,0 26 - 4 132,5 180 10-4x50 6-4x50 8,7
      135263 100 140 2,0 34 - 6 152,5 210 12-4x50 6-4x50 10,44
      135267 120 160 2,0 38 - 6 172,5 240 14-4x60 8-4x60 12,18
      135273 140 180 2,0 46 8 195 270 30-4x60 16-4x60 13,92
