Połączenia drewniane w konstrukcjach drewnianych (prefabrykowanych): konstrukcje drewniane (szkieletowe), deskowania, mocowania krokwi i przesunięć, wzmocnienie boczne i naciskowe, konstrukcje hal, renowacja sufitów, izolacje dachowe

Montaż wewnątrz lub w suchych miejscach pomieszczeń mokrych

Na zewnątrz bez bezpośredniego narażenia na warunki atmosferyczne

Zalety:

Silny i wydajny
- Maksymalna nośność dzięki pełnemu gwintowi w połączeniach śrubowych pod kątem
- Stal o wysokiej wytrzymałości na rozciąganie dla zwiększonego momentu zrywającego (maksymalna wartość momentu w ETA)
- Oszczędność czasu w porównaniu z połączeniami drewnianymi z wieszakami belkowymi, wspornikami belkowymi itp.
- Oszczędność wysiłku dzięki specjalnej powłoce przeciwciernej gwintu, zmniejszającej moment wkręcania (opór wkręcania)
Wszechstronne zastosowania
- Kąt wkręcania między 0° a 90° w kierunku włókien (izolacja dachowa: 30° - 90°)
Maksymalne bezpieczeństwo i wysoka jakość produktu
- Zapewnione przez ETA-12/0197 (Konstrukcje drewniane), ETA-12/0196 (Kompozyty drewno-beton) oraz zewnętrzny niezależny instytut testujący

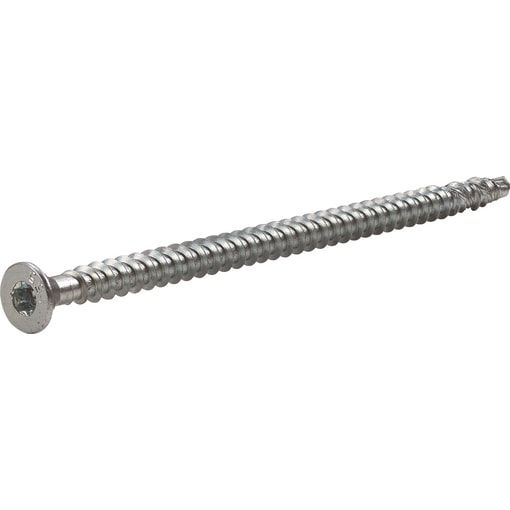

Wkręt do konstrukcji drewnianych RFD TZ EASYtimber TOP

Wskazówki dotyczące użytkowania

Zwróć uwagę na instrukcje wstępnego wiercenia w różnych rodzajach drewna w ETA-12/0197 (sekcja 3.11) lub ETA-12/0196 (połączenia drewno-beton)
Mocowanie izolacji termicznej musi również być zgodne z lokalnie obowiązującymi przepisami krajowymi
Do mocowania na dachu, wkręty muszą być wkręcane w krokiew w jednej sekwencji przez łaty i materiał izolacyjny bez wstępnego wiercenia (ETA-12/0197: Załącznik F)
Przy użyciu metalowych mocowań (strona głowicy śruby), wstępnie wywiercony otwór w części metalowej musi być większy niż zewnętrzna średnica gwintu.
Obliczanie nośności połączeń metal-drewno: grubość blachy = min. 1,5 mm
Grubość materiału izolacyjnego: max. 400 mm
Odległość między wkrętami/środkami: max. 1750 mm
Kąt między osią wkręta a kierunkiem włókien krokwi: 30° do 90°
Wymagane wymiary łaty (bmin = minimalna szerokość / tmin = minimalna grubość):
Wkręty Ø 8,0: bmin = 50 mm / tmin = 30 mm
Wkręty Ø 10,0: bmin = 60 mm / tmin = 40 mm.
Nośne, zatwierdzone konstrukcje drewniane zawsze muszą być obliczane przez inżyniera budowlanego z ETA zastosowanych wkrętów
Projekt punktów mocowania/ogólna konstrukcja musi być oparta na charakterystycznych wartościach obciążenia każdego typu wkręta oraz specyfikacjach instalacyjnych wskazanych w ETA-12/0197 lub ETA-12/0196
Siły ssania wiatru i naprężenia zginające łat lub desek muszą być uwzględnione w projekcie. W razie potrzeby dodatkowe wkręty można umieścić poprzecznie do kierunku krokwi (kąt 90°)
Do zatwierdzonych mocowań należy używać standardowych rodzajów drewna wymienionych w ETA-12/0197 / ETA-12/0196

Dane techniczne

Nieruchomość	Wartość
Kształt głowy	Countersunk head milling ribs
Thread type long name	pełny gwint
Końcówka śruby	Drill
Gniazdo	TX
Ochrona powierzchni	cynkowany
Ochrona powierzchni (ISO 4042)	A2K\|ZN_5µ_shiny-bluish / iridescent
Materiał	stal
